U-reeks robotschuurcel
U-reeks robotschuurcel
Voor zware en complexe schuurprocessen
De U-reeks robotschuurcel is speciaal ontwikkeld voor maximale flexibiliteit. Deze schuurcel laat zich perfect aanpassen aan uw proces omdat robot, sturing en (draai)tafel los van elkaar staan.
Dit faciliteert het werken met grote werkstukken, meerdere werkzones en integratie in bestaande productieprocessen.
Dit faciliteert het werken met grote werkstukken, meerdere werkzones en integratie in bestaande productieprocessen.
Resultaat? Een hoog performant schuur-, slijp- en polijstproces.
Belangrijkste eigenschappen:
- Flexibel concept
- Groot werkbereik (tot 14 meter lang)
- Volledig integreerbaar met bestaande productielijnen
- Tal van uitbreidingen mogelijk
Toepassingen
Ontbramen
Verwijderen van scherpe randen en bramen na lasersnijden, frezen of ponsen.
Schuren en slijpen van lasnaden
Lasnaden wegslijpen op vlakke, gebogen en complexe oppervlakken of hoekverbindingen.
Polijsten
Fijn afwerken van metalen, kunststof of houten oppervlakken tot een hoogglansniveau.
Oppervlaktevoorbereiding
Structureren van oppervlakken voor betere hechting van coatings of laklagen.
Afwerken van carrosserie- en motoronderdelen
Consistente schuur- en polijstresultaten in de automobielindustrie.
Bewerking van medische implantaten en instrumenten
Nauwkeurige afwerking die voldoet aan strenge kwaliteits- en veiligheidseisen.
Schuren en polijsten van luchtvaartonderdelen
Precisiebewerking van turbinebladen en composietmaterialen.
Verfijnen van meubel- en houtafwerking
Efficiënte en consistente afwerking van houten panelen en interieurelementen.
Schuren van kunststof en composietmaterialen
Verwijderen van onregelmatigheden en verbeteren van oppervlaktestructuren (bv. een matte finish).
Highlights
Ons nieuwste, meest geavanceerde toolwisselstation (optioneel) vergroot de autonomie van de robotschuurcel exponentieel.
Toolwisselmagazijn
De accessoires, integratiemogelijkheden, uitbreidbaar werkgebied en krachtige software zorgen dat je kan groeien zonder middelen te verspillen.
Future proof
De robotcel is voorzien van een 18” touchscreen. De eenvoudig interpreteerbare interface maakt dat een operator met een halve dag training de robot kan bedienen.
Touchscreen
Al onze schuurcellen zijn uitgerust met onze, in huis ontworpen, Maxerade® unit.
Maxerade®
Opties
Toolwisselmagazijn
De robot kan automatisch van tool wisselen om zo verschillende schuurstappen achter elkaar uit te voeren.
Schuurvellenwisselsysteem
Automatisch wisselen van schuurschijven, andere korrelgroftes, diameters, het kan snel en volledig autonoom. Zelf tot schijven en vellen met een dikte van 10 mm.
Synchrone draaitafel
Het toevoegen van een draaitafel vergroot het bereik van de robotarm en reduceert sterk de programmatietijd.
Indexeertafel
In plaats van de schuifdeuren kunnen we een indexeertafel plaatsen met 2 synchrone draaitafels of vaste tafels of een combo van de 2.
Synchrone track
Vergroot je werkgebied door een track toe te voegen.
Vergelijking U-reeks robotcel modellen
U160
Snelle precisiespeler voor fijn schuren & polijsten
Met een payload tot 40 kg en een reikwijdte van 1.710 mm (2.010 mm in L-variant) is de TX2-160 ideaal voor oppervlaktetoepassingen waarbij een constante, middelhoge contactkracht en hoge baannauwkeurigheid vereist zijn.
U200
Krachtpatser met groot bereik voor agressief slijpen & zware polijsttaken
Voor grote werkstukken of zware slijpspindels is de U200 de logische stap: payload tot 170 kg en een werkbereik tot 2,6 m (L-variant) geven hem de capaciteit om in één opstelling complete oppervlakken te bewerken.
Wij helpen jou de juiste keuze maken.
Contacteer ons voor een gratis adviserend gesprek.
Contacteer ons voor een gratis adviserend gesprek.
Oneindig aanpasbaar, eindeloze mogelijkheden

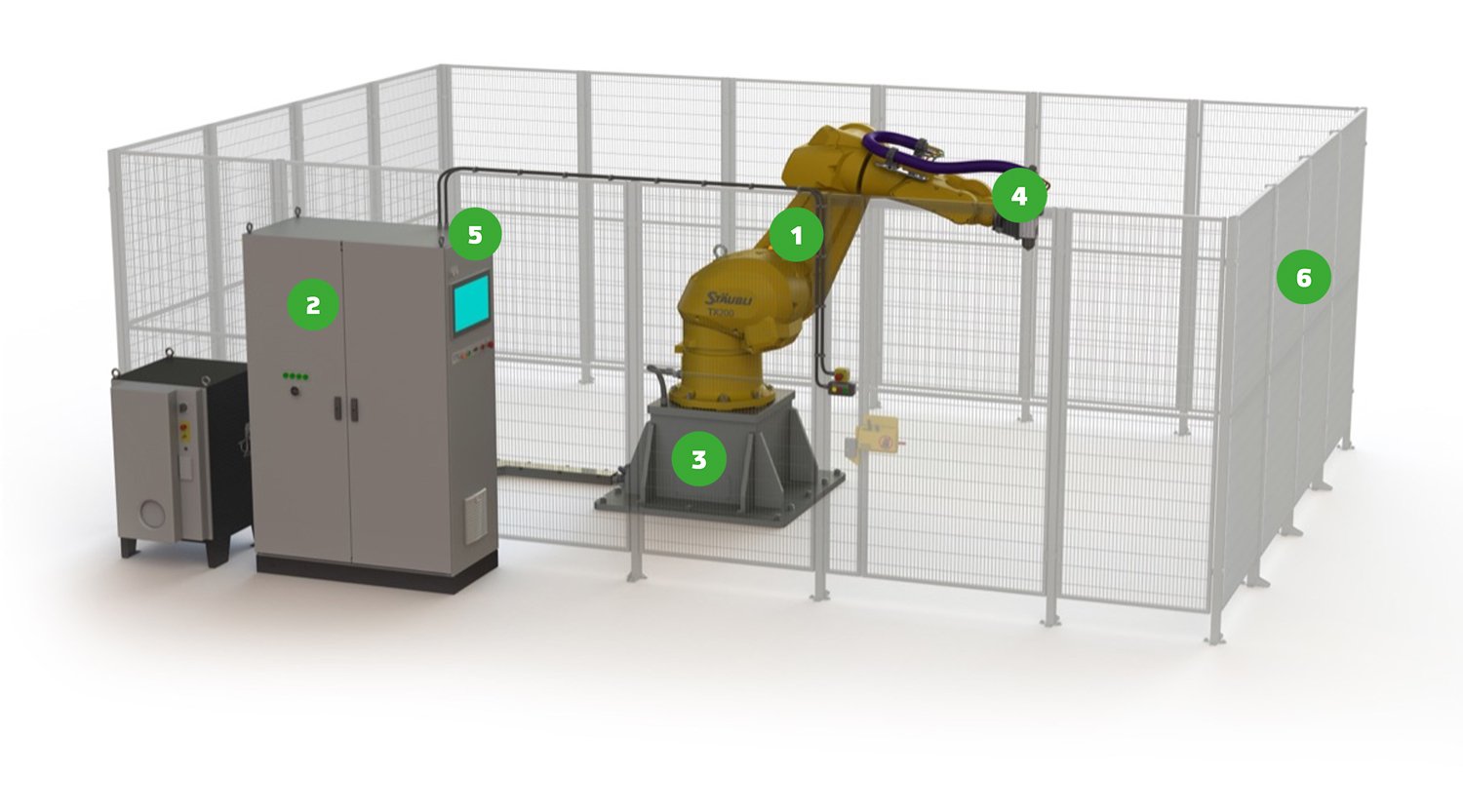

Gedetailleerde specificaties
U160
1. Robot
- Lengte van de robotarm: 1.710 mm
- Hefvermogen: 40 kg nominaal
- Herhalingsnauwkeurigheid (ISO 9283): +/- 0,05 mm
- IP65/IP67
2. Elektrische schuurkast
- 18” touchscreen voor bediening
- Aangevuld met geïntegreerde bedieningsknoppen
3. Robotvoet
- Gelaste constructie met ruimte voor elektrische en pneumatische componenten
- Gefreesd bovenvlak met uitsparing voor de aansluitingen van de robot
4. Maxerade® schuurmotor
- Tool om eender welk werkstuk perfect egaal te schuren, polijsten of ontbramen
- De drukkracht die de motor uitoefent op het oppervlak kan via de software ingesteld worden
- Robuust en betrouwbaar snelwisselsysteem via eigen versie HSK 32C opname
- 4 KW vermogen
- Max. tpm: 6.000
- Zelfkoelende motor
- IP 64
5. Sturing
- Opgebouwd als een CNC-sturing met eenvoudige bediening
- Op het hoofdscherm is een overzicht van alle proces parameters te zien
- Mogelijkheid om verschillende programma’s na elkaar uit te voeren
- Mogelijkheid om met verschillende nulpunten te werken
- Geïntegreerde tooltabel
- Audit en IO-overzicht
- Met de handheld kan de robot makkelijk manueel bediend worden
- Mogelijkheid om CNC-bestanden te openen vanaf verschillende dragers
6. Omkasting
Een omkasting steeds op maat van de klant.
U200
1. Robot
- Lengte van de robotarm: 2.600 mm. (L-versie 2.400 mm.)
- Hefvermogen: 170 kg nominaal (L-versie 90 Kg nominaal)
- Herhalingsnauwkeurigheid (ISO 9283): +/- 0,05 mm
- IP65/IP67
2. Elektrische schuurkast
- 18” touchscreen voor bediening
- Aangevuld met geïntegreerde bedieningsknoppen
3. Robotvoet
- Gelaste constructie met ruimte voor elektrische en pneumatische componenten
- Gefreesd bovenvlak met uitsparing voor de aansluitingen van de robot
4. Maxerade® schuurmotor
- Tool om eender welk werkstuk perfect egaal te schuren, polijsten of ontbramen
- De drukkracht die de motor uitoefent op het oppervlak kan via de software ingesteld worden
- Robuust en betrouwbaar snelwisselsysteem via eigen versie HSK 32C opname
- Verkrijgbaar in 2 versies:
- 4 en 6 KW vermogen
- Zelfkoelende motor
- Max. tpm: 6.000
- IP 64
5. Sturing
- Opgebouwd als een CNC-sturing met eenvoudige bediening
- Op het hoofdscherm is een overzicht van alle proces parameters te zien
- Mogelijkheid om verschillende programma’s na elkaar uit te voeren
- Mogelijkheid om met verschillende nulpunten te werken
- Geïntegreerde tooltabel
- Audit en IO-overzicht
- Met de handheld kan de robot makkelijk manueel bediend worden
- Mogelijkheid om CNC-bestanden te openen vanaf verschillende dragers
6. Omkasting
Een omkasting steeds op maat van de klant.
De U-reeks in actie
Ontbramen van CNC gefreesde stalen chasis
Inwendig slijpen van lasnaden bij koppelstukken (Packo)
Vergelijkingstabel
S-reeks | U-reeks |
All-in-one robotschuurcel in een cabine met schuifdeuren | Robotschuurcel met alle componenten gescheiden voor een optimale integratie en uitbreidingsmogelijkheden |
Meervoudige schuurbewerkingen, autonoom uitgevoerd op eenvoudige tot zeer complexe vormen | Meervoudige schuurbewerkingen, autonoom uitgevoerd op eenvoudige tot zeer complexe en grote vormen |
Eenvoudige parametrisatie | Eenvoudige parametrisatie |
Ency CAM software | Ency CAM software |
Automatische tool- en schuurmaterialen wissel (optioneel) Synchrone draaitafel (optioneel) | Automatische tool- en schuurmaterialen wissel (optioneel) Synchrone draaitafel (optioneel) Synchrone track (optioneel) Meerdere werkstations mogelijk |
Werkbereik: 750 x 500 x 500 mm | Werkbereik: 2000 x 1200 x 500 mm (met een track is de maximale lengte maar liefst 14 m.!) |
Na installatie, operationeel in 1 dag | Na installatie, operationeel in minder dan een week |
Wist je dat de keuze van het juiste schuurmateriaal cruciaal is voor een performante automatisering? Lees er meer over in onze blog
"Onze stukken zijn groot en complex, met hoge kwaliteitseisen. We zochten een proces dat niet alleen kwalitatief was, maar ook perfect reproduceerbaar. Voor ons bleek een robot de ideale oplossing."
Ontdek het succesverhaal van IGW met de U200 robotschuurcel
Ontdek meerMeer info
Het Cibo Robotics-team staat klaar voor u
Ons toegewijde team van specialisten staat klaar om samen met u te kijken naar de beste automatiseringsoplossing voor uw schuur-, slijp- of polijstproces.
